はじめに

　前回は自動盤加工における「バイト」とは何か、そしてその役割や重要性についてご紹介しました。材料を削って形をつくるという機械加工の基本動作において、バイトは“主役”とも言える存在です。
　今回はその続きとしてバイトの「基本構造」に注目します。

バイトはどんな構造？

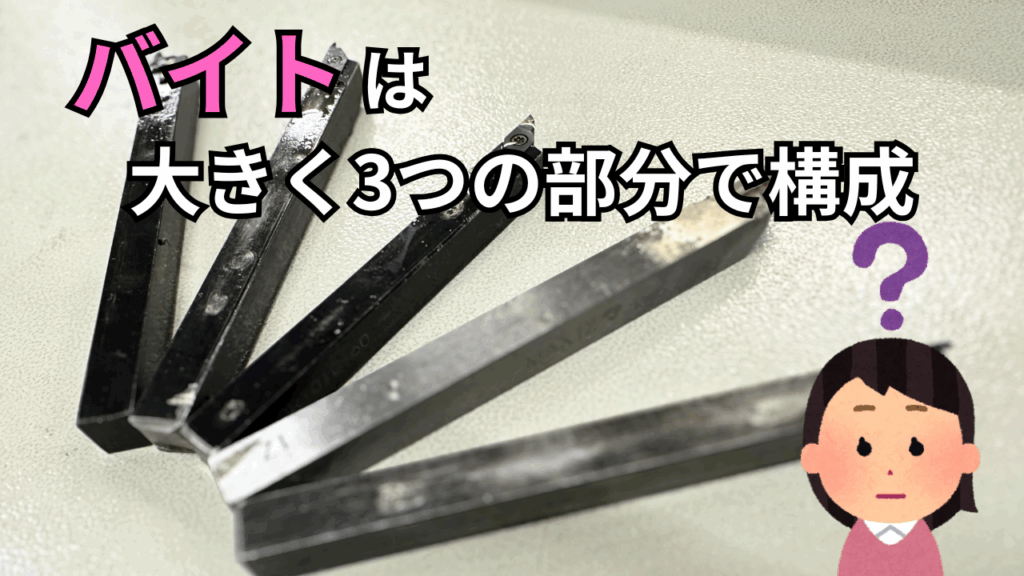

　バイトは大きく分けて以下の3つの部分から構成されています。

1. シャンク（軸）

　バイトの本体ともいえる部分で、機械の工具ホルダーに固定される役割を持ちます。
　加工中の振動（ビビリ）を抑えるための剛性が求められ、寸法や形状は機械の仕様に合わせて選定されます。

• 一般的には角型（スクエア）と丸型（ラウンド）の2種類があり、自動盤では主に小型・細径のシャンクが使われます。
• シャンクがしっかりしていないと切削時にブレが生じ、寸法精度や表面仕上げに悪影響が出てしまいます。

2. チップまたは刃先

　材料を実際に「削る」部分でバイトの中でも最も加工結果に直結するパーツです。
　切れ味や耐久性を左右するのはもちろん、角度や形状の微妙な違いで削り方や仕上がりが大きく変わります。

• チップ交換式の場合は規格品のチップをホルダーに取り付ける方式。

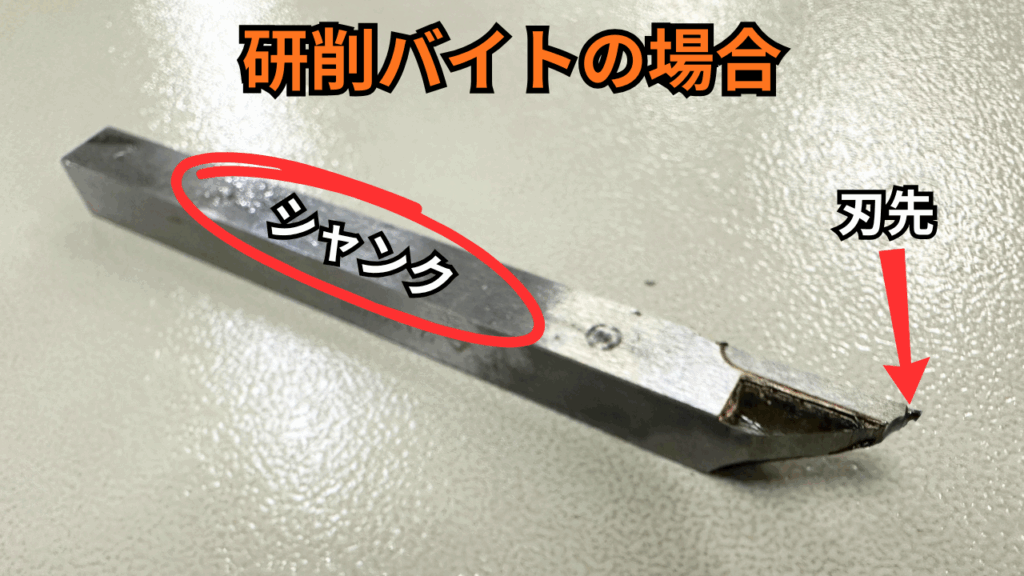

• 一方、刃先を削って形状を作る「研削バイト」では使い手の技術が仕上がりに大きく影響します。

• チップにはさまざまな材質・形状があり、用途や加工材質によって使い分けられます。

　※チップ交換式・研削バイトについては次回以降に詳しく解説します。

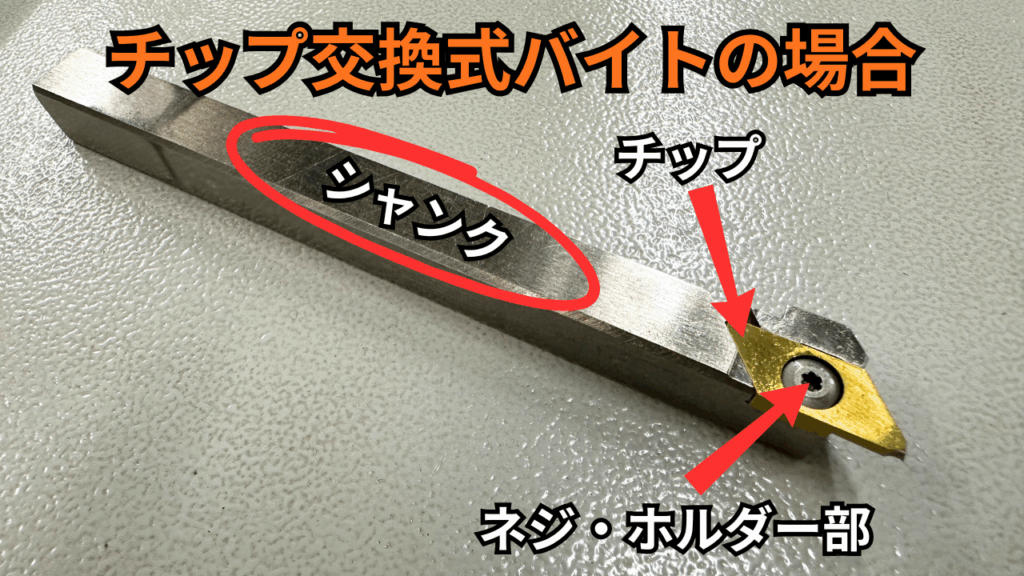

3. ネジ・ホルダー部（チップ交換式バイトの場合）

　チップ交換式バイトではチップを正確な位置に固定するための構造がとても重要になります。

• 　チップの取り付け構造は様々な種類がありますが、取り付けに使われるネジ、クランプ、ホルダーは刃先の位置ずれを防ぐための精密なガイド面が設けられており、チップ交換のたびに工具位置を再調整しなくても、高い繰り返し精度が維持されるようになっています。

なぜこの構造が大切なのか？

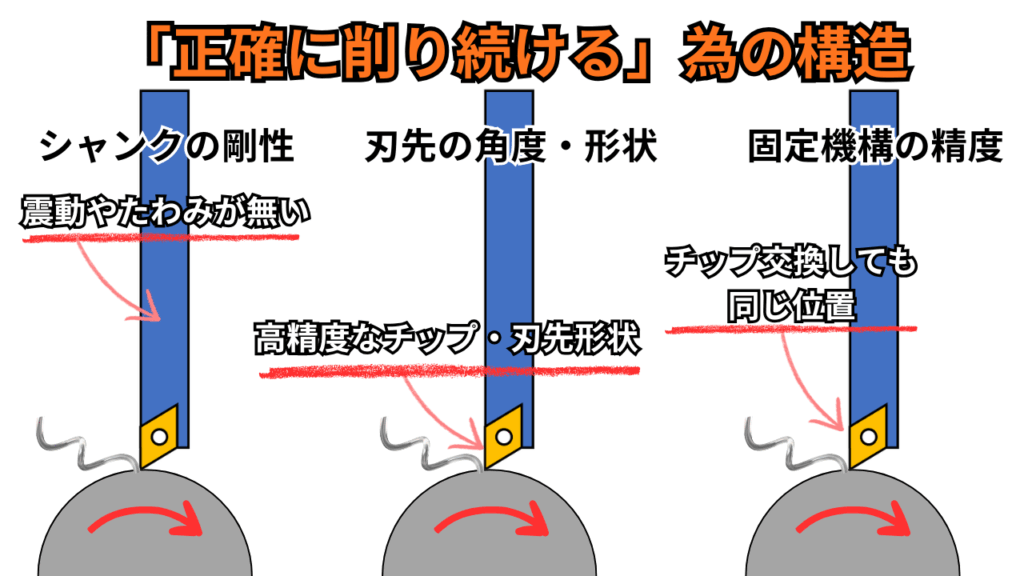

　バイトの各構成要素がしっかりと役割を果たすことで、以下のような加工上のメリットが得られます。

• シャンクの剛性
  　→ 加工中のビビリやたわみを抑え、寸法安定性が向上します。
• 刃先の角度・形状の最適化
  　→ 切れ味の良さ、切りくず処理、仕上がりの美しさに直結します。
• 固定機構の精度
  　→ チップ交換後も刃先位置が狂わず、連続加工における段取り時間の短縮につながります。

　つまり「削るだけ」ではなく、「正確に削り続ける」ことができるように構造のすべてが工夫されているのです。

次回もお楽しみに！

　今回はバイトの「基本構造」についてご紹介しました。一見すると単純に見える工具ですが、実際には高精度な加工を支えるための多くの技術が詰め込まれた精密部品です。
　次回は「バイトの種類とその用途」についてご紹介します。お楽しみに！
